얕은 기초 트럭 덤퍼란 무엇이며 왜 중요한가요?

A 얕은 기초 트럭 덤퍼 기초 피트 깊이가 덤프 구조의 전체 높이가 아닌 플랫폼 자체의 두께로 제한되는 유압식 차량 덤프 플랫폼입니다. 지지 피트는 플랫폼 프레임만큼 깊으면 되기 때문에 현장 굴착, 콘크리트 타설 및 보강 작업이 모두 줄어들기 때문에 제조업체는 이 설계가 기존 깊은 피트 트럭 덤퍼에 비해 토목 엔지니어링 비용을 60% 이상 절감할 수 있다고 보고했습니다. 이 기사에서는 얕은 기초 트럭 덤프 설계의 작동 방식, 비용 및 안전 이점을 뒷받침하는 데이터, 기존 깊은 피트 시스템과 비교하는 방법, 트럭 덤프 제조업체에서 이러한 유형의 장비를 소싱할 때 구매자가 찾아야 할 사항에 대해 설명합니다.

얕은 기초 트럭 덤퍼란 무엇입니까?

트럭 덤퍼(때때로 다음과 같이 쓰여짐) 트럭 덤퍼 또는 차량 티퍼는 대량 자재가 중력에 의해 호퍼, 구덩이 또는 수령 스테이션으로 배출될 수 있도록 적재된 트럭, 트레일러 또는 컨테이너를 들어 올리고 기울이는 적재 및 하역 장비입니다. 전통적인 트럭 덤퍼 설치는 지면 아래에 틸팅 프레임, 유압 실린더 및 균형추 구조를 수용하는 깊은 기초 구덩이에 의존합니다. 이는 일반적으로 기계 장비를 설치하기 전에 수 미터의 굴착, 배수 장치 및 구조적 콘크리트 작업이 필요합니다.

는 얕은 기초 트럭 덤퍼 설계는 장비와 주변 토목 공사 사이의 관계를 변화시킵니다. 틸팅 프레임을 깊은 구덩이에 넣는 대신 플랫폼은 플랫폼 구조 자체의 두께에만 해당하는 깊이의 얕은 기초 위에 놓입니다. 유압 실린더, 동기화 시스템 및 지지 다리는 들어 올리기 및 기울이기 동작이 주로 지면 위에서 발생하도록 설계되었습니다. 이것이 바로 이 구성을 때때로 지상 또는 저피트 트럭 덤퍼라고 부르는 이유입니다.

이 접근 방식은 원래 깊은 구덩이 굴착, 높은 지하수위 또는 지하 유틸리티 충돌을 수용하도록 설계되지 않은 기존 야드에 트럭 및 컨테이너 하역 스테이션이 추가되는 경우가 많은 철강, 화학, 시멘트, 석탄, 곡물, 석유 및 식품 가공 산업의 시설에 특히 적합합니다.

얕은 구덩이 설계로 토목 공학 비용을 절감하는 방법

아래 차트를 보기 전에 기초 깊이가 트럭 덤프 프로젝트에서 토목 엔지니어링 비용의 가장 큰 단일 동인인 이유를 이해하는 데 도움이 됩니다. 구덩이 깊이가 1미터 증가할 때마다 굴착 및 제거해야 하는 토양의 양, 구덩이 벽을 유지하는 데 필요한 구조 콘크리트의 양, 구덩이를 건조한 상태로 유지하는 데 필요한 탈수 및 배수 시스템의 복잡성이 증가합니다. 굴착, 버팀목, 방수 및 경화가 모두 기계 장비를 설치하기 전에 순서대로 완료되어야 하기 때문에 더 깊은 구덩이는 건설 일정도 연장합니다. 이러한 이유로 얕은 구덩이 내에서 작동하도록 덤프 메커니즘을 재설계하는 제조업체는 전체 설치 중 가장 큰 비용 구성 요소를 직접 목표로 삼고 있습니다. 아래 차트는 토목공학 비용 측면에서 얕은 기초 트럭 덤퍼가 기존의 깊은 구덩이 설계와 어떻게 비교되는지 보여줍니다.

는 donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

트럭 덤퍼 기초의 굴착 깊이 비교

기초 깊이는 이전 섹션에서 설명한 대부분의 비용 및 일정 차이를 궁극적으로 유발하는 물리적 차원이므로 직접 시각화하는 것이 유용합니다. 기존 트럭 덤퍼에서 구덩이는 완전히 기울어지는 프레임, 유압 실린더 스트로크 및 균형추 구조를 수용할 수 있을 만큼 충분히 깊어야 하며 일반적으로 구덩이 바닥이 주변 경사면보다 훨씬 아래에 위치합니다. 기초가 얕은 트럭 덤퍼에서는 틸팅 메커니즘이 주로 경사면 이상에서 작동하기 때문에 피트 깊이는 플랫폼 구조의 두께로 제한됩니다. 아래의 수평 막대 차트는 상대 굴착 깊이 지수를 사용하여 이러한 차이를 표현합니다. 여기서 기존 설계는 기준점으로 취급되고 얕은 기초 설계는 비례적으로 더 얕은 구덩이로 표시됩니다.

위 차트에서 긴 검붉은색 막대는 기존 심갱 덤프트럭의 굴착깊이 지수를 나타내며, 이를 비교 기준으로 100으로 설정하였다. 바로 아래에 있는 짧은 막대는 얕은 기초 트럭 덤퍼를 나타내며, 굴착 깊이 지수는 동일한 상대 척도에서 대략 30에 위치하며, 이는 구덩이 깊이가 플랫폼의 두께에만 해당한다는 제조업체의 설명과 일치합니다. 두 막대 사이의 이러한 시각적 차이는 이 기사 앞부분의 도넛 차트에 표시된 비용 절감의 물리적 이유입니다. 깊이가 작을수록 굴착 볼륨이 줄어들고 콘크리트가 줄어들며 버팀목 및 탈수에 소요되는 시간이 단축되기 때문입니다. 굴착이 얕을수록 건설 단계 자체의 위험 프로필도 줄어듭니다. 왜냐하면 작업자가 제한된 지하 공간에서 보내는 시간이 적고 타설 중에 구덩이 벽에 임시 지지대가 덜 필요하기 때문입니다. 대량 화물 하역용 트럭 덤퍼를 평가하는 현장 엔지니어의 경우, 이 깊이 비교는 주어진 위치에 깊은 구덩이 또는 얕은 기초 설계가 가능한지 여부를 결정할 때 사용되는 첫 번째 실제 필터인 경우가 많습니다. 지하수위가 높거나 기존 지하 배관이 있거나 굴착 접근이 제한된 현장에서는 얕은 기초의 트럭 덤퍼가 광범위하고 비용이 많이 드는 현장 개선 없이는 유일한 현실적인 옵션이라는 사실을 자주 발견합니다. 반대로, 충분한 공간, 낮은 지하수 및 매설 유틸리티 충돌이 없는 현장에서는 플랜트 레이아웃 고려 사항이 더 바람직할 경우 깊은 구덩이 설계를 선택할 수 있습니다. 두 구성 모두 프로젝트 조건에 따라 유효한 엔지니어링 접근 방식으로 유지되기 때문입니다. 이 차트에 사용된 상대 깊이 지수는 실제 피트 치수가 모델, 용량 및 현장별 엔지니어링 검토에 따라 다르기 때문에 특정 설치에 대한 정확한 측정이 아니라 제조업체가 설명하는 플랫폼 두께 원칙을 기반으로 한 예시적인 비교를 위한 것입니다. 자신의 시설에 맞는 트럭 덤프를 평가하는 구매자는 현지 토양 조건에 대해 정확한 굴착 요구 사항을 확인할 수 있도록 공급업체에 프로젝트별 기초 도면을 요청해야 합니다.

얕은 기초 트럭 덤퍼의 핵심 엔지니어링 기능

얕은 구덩이 자체 외에도 여러 엔지니어링 기능이 함께 작동하여 이러한 유형의 트럭 덤프를 매일 작동하기에 안전하고 안정적이며 효율적으로 만듭니다. 이러한 특성은 초기 설치 비용만 고려하기보다는 트럭 덤프 구매를 장기 유지 관리 및 안전 고려 사항과 비교하는 공장 관리자와 특히 관련이 있습니다.

• 고정밀 오일 실린더 동기 안정성 시스템 : 틸팅 플랫폼의 양쪽을 동시에 움직여 안전성을 향상시키고 작동 중 진동을 줄이며 오일 실린더에 대한 기계적 충격을 낮추고 실린더 수명을 연장시킵니다.
• 전자동 고정바퀴 고정장치 : 트럭의 바퀴를 자동으로 고정시켜 운전자가 수동으로 차량을 수리하기 위해 먼지가 많은 하역장으로 들어갈 필요가 없도록 간편하고 안전하며 효율적인 원격 작동을 지원합니다.
• 수입 유압 실린더 및 펌프 : 반복적인 적재 및 팁핑 주기에서 신뢰성과 긴 서비스 수명을 위해 확립된 국제 브랜드 중에서 선택되었습니다.
• 무인제어능력 : 매 사이클마다 현장에 전담 전문 작업자가 필요 없이 트럭 운전자가 독립적으로 하역 작업을 완료할 수 있습니다.
• 얕은 기초 구조 설계 : 피트 깊이를 플랫폼의 두께로 제한합니다. 이는 이 글의 앞부분에서 논의한 토목 비용 절감의 핵심 구조적 특징입니다.

는se features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

트럭 덤퍼 플랫폼의 3차원 구조 개요

얕은 기초 개념을 더 쉽게 시각화할 수 있도록 아래 등각투영 다이어그램은 트럭 덤프 플랫폼의 주요 구조 요소를 단순화된 3차원 뷰로 보여줍니다. 다이어그램은 정확한 엔지니어링 치수를 표시하기보다는 플랫폼, 유압식 지지 다리, 피벗 힌지 및 얕은 기초 슬래브가 공간에서 서로 어떻게 관련되어 있는지 보여주기 위한 것입니다. 라벨은 이 기사의 앞부분에서 설명한 4개의 구조 영역, 즉 트럭이나 컨테이너가 놓이는 틸팅 플랫폼, 리프팅 힘을 제공하는 유압 실린더 다리, 경사로 바닥의 피벗 힌지, 깊게 굴착된 구덩이를 대체하는 얕은 기초 슬래브를 가리킵니다.

위의 등각투영 뷰에서 진한 빨간색 표면은 트럭이나 컨테이너가 적재 및 하역 중에 놓이는 플랫폼을 나타내며, 유압 실린더가 확장될 때 작업 각도에 따라 기울어지는 표면입니다. 플랫폼 아래에 있는 두 개의 수직 지지대에는 제품 특성 섹션에 설명된 수입 유압 실린더가 들어 있으며, 동기화된 확장을 통해 플랫폼이 상승할 때 플랫폼의 수평과 안정성을 유지합니다. 경사로 바닥에 있는 피벗 힌지를 사용하면 플랫폼의 아래쪽 가장자리가 지면과 접촉된 상태로 유지되는 동시에 상단 부분이 들어올려집니다. 이는 깊은 구덩이 없이도 지상에서 기울일 수 있는 동작을 가능하게 하는 기계적 세부 사항입니다. 구조 아래의 음영 처리된 슬래브는 얕은 기초 자체를 나타내며, 그 깊이는 이 제품 카테고리의 핵심 엔지니어링 원리인 풀 틸팅 메커니즘을 수용하기 위해 아래로 확장되지 않고 플랫폼 구조의 두께에만 해당합니다. 이 다이어그램은 설명 목적으로 단순화된 표현이며 공사가 시작되기 전에 항상 제조업체로부터 받아야 하는 프로젝트별 구조 도면을 대체하지 않습니다.

성능 및 안전 설계 속성

토목 공학 비용은 트럭 덤퍼 선택 시 결정의 일부일 뿐입니다. 왜냐하면 일상적인 운영 안전과 장기적인 신뢰성이 공장 관리자에게 중요하기 때문입니다. 아래의 레이더 차트는 앞서 설명한 설계 기능을 독립적인 실험실 테스트가 아닌 제조업체가 명시한 설계 특성을 기반으로 5가지 특성에 대한 간단한 설명 등급으로 변환합니다. 이는 외부 표준에 대한 정확한 수치 벤치마크를 나타내기보다는 설계 선택이 이점을 어디에 집중하는지에 대한 질적 감각을 제공하기 위한 것입니다. 차트의 각 축은 위의 제품 특성 섹션에서 이미 설명한 엔지니어링 기능 중 하나에 해당합니다. 중앙에서 바깥쪽으로 차트를 읽으면 가장자리에 가까울수록 해당 특정 디자인 속성이 더 강조된다는 의미입니다.

작업 안전 축을 따라 얕은 기초 트럭 덤퍼는 차트의 바깥쪽 가장자리를 향해 위치합니다. 자동 고정 휠 고정 장치로 인해 운전자가 먼지가 많은 하역 구역에서 적재된 차량에 접근할 필요가 없기 때문입니다. 실린더 사용 수명 축은 동기식 안정성 시스템과 수입 실린더 및 펌프의 사용을 반영하며, 두 가지 모두 유압 구성품의 작동 수명을 연장하는 데 기여하는 것으로 설명됩니다. 자동화 레벨 축에는 무인 제어 기능이 반영되어 있어 매 사이클마다 전담 작업자 없이 트럭 운전자가 직접 장비를 작동할 수 있습니다. 진동 제어 축은 리프팅 중에 플랫폼 수준을 유지하는 동기 안정성 시스템의 역할을 반영하여 실린더와 지지 구조에 전달되는 기계적 충격을 줄입니다. 유지 관리 단순성 축은 기초가 얕기 때문에 지면 아래에 노출되는 움직이는 부품의 수가 적고 정상적인 작동 주기 동안 수동 개입을 줄인다는 전체적인 설계 철학을 반영합니다. 구덩이 자체가 더 얕기 때문에 기초 영역의 일상적인 검사 및 유지 관리는 기술자가 구조 요소를 검사하기 위해 제한된 공간으로 내려가야 하는 깊은 구덩이 설치보다 일반적으로 더 접근하기 쉽습니다. 이 레이더 차트는 인증된 테스트 결과라기보다는 설계에 명시된 우선순위를 정성적으로 나타낸 것이며, 특정 트럭 덤프 모델을 평가하는 공장 엔지니어는 제조업체의 기술 데이터시트를 요청해야 하며, 해당되는 경우 고려 중인 정확한 모델에 대한 제3자 검사 보고서를 요청해야 한다는 점을 반복할 가치가 있습니다. 여러 공급업체를 비교하는 독자는 이러한 유형의 차트를 자체 조달 결정을 위한 최종 기반이 아니라 자세한 기술 질문을 묻는 출발점으로 간주해야 합니다.

토목공사비 절감을 한눈에

토목공사 비용은 얕은 기초의 트럭 덤프를 논의할 때 가장 자주 인용되는 단일 수치이므로 전체 논의를 단일 시각 자료로 요약하는 전용 게이지 형식으로 한 번 더 제시하는 것이 유용합니다. 아래 게이지는 기존의 깊은 구덩이 설치와 비교하여 얕은 기초 설계에 대해 보고된 비용 절감 성과를 보여주며, 제조업체가 참조한 최대 수치의 백분율로 표시됩니다. 이 차트는 기사 앞부분에서 설명한 전체 비용 내역을 읽지 않고 헤드라인 번호만 원하는 독자를 위한 빠른 참조 요약 역할을 하기 위한 것입니다. 바늘 위치는 프로젝트 조건에 따라 제조업체가 명시한 대략 60~70% 감소 범위에 직접적으로 해당합니다.

는 needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

얕은 기초 트럭 덤프를 사용하는 일반적인 산업

얕은 기초 구성을 포함한 트럭 덤퍼 장비는 트럭, 트레일러 또는 컨테이너를 빠르고 안전하게 하역해야 하는 다양한 대량 자재 취급 산업 전반에 걸쳐 사용됩니다. 아래 표에는 이러한 유형의 장비가 일반적으로 적용되는 일부 부문과 각 사례에서 일반적으로 처리되는 일반적인 유형의 재료가 요약되어 있습니다.

하역 요구 사항은 산업 전반에 따라 다르기 때문에 트럭 덤퍼는 사이드 덤퍼, 차량 적재 장비 및 컨테이너 플리퍼와 같은 다른 자동 하역 장비와 함께 지정되는 경우가 많으므로 단일 현장에서 동일한 하역 스테이션을 통해 여러 차량 및 컨테이너 유형을 처리할 수 있습니다.

얕은 기초 트럭 덤퍼 제조업체 선택

얕은 기초 프로젝트를 위해 트럭 덤퍼 제조업체 또는 도매업체를 평가할 때 구매자는 일반적으로 소싱 결정을 내리기 전에 헤드라인 비용 절감을 넘어 몇 가지 추가 요소를 검토합니다. 다음 목록에는 자동 로딩 및 언로딩 장비 공급업체를 비교할 때 조달 및 엔지니어링 팀이 일반적으로 평가하는 주요 사항이 요약되어 있습니다.

1. 공급업체가 일반적인 마케팅 치수가 아닌 프로젝트별 구조 및 기초 도면을 제공할 수 있는지 여부.
2. 는 brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. 고정바퀴 고정 장치 및 제어 시스템이 구매자의 인력 배치 모델에 적합한 무인 또는 원격 작동을 지원하는지 여부.
4. 는 manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. 제조업체의 본국 이외의 지역에 있는 구매자를 위한 수출 경험 및 판매 후 지원 능력.

트럭 덤프 공급업체 또는 도매업체의 최종 후보 목록과 함께 이 체크리스트를 검토하면 궁극적으로 선택한 장비가 현장의 토목 공학적 제약 사항과 공장의 일상적인 운영 요구 사항 모두에 일치하는지 확인하는 데 도움이 됩니다.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. 소개

Jiangsu Zhengding Intelligent Equipment Co., Ltd.는 주로 지능형 물류 장비의 연구 개발 및 제조에 종사하는 국가 첨단 기술 기업입니다. 이 회사는 다양한 산업 분야의 고객을 위해 자동차와 컨테이너의 자동 하역을 위한 체계적인 솔루션을 제공합니다. 이 회사는 리어 덤퍼, 사이드 덤퍼, 차량 적재 장비 및 컨테이너 플리퍼를 포함하여 다양한 유형의 자동 하역 장비를 사용자에게 진심으로 제공하며 중국에서 자동차 및 컨테이너 자동 하역 장비의 비교적 완전한 범위를 갖춘 회사 중 하나입니다.

는 company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

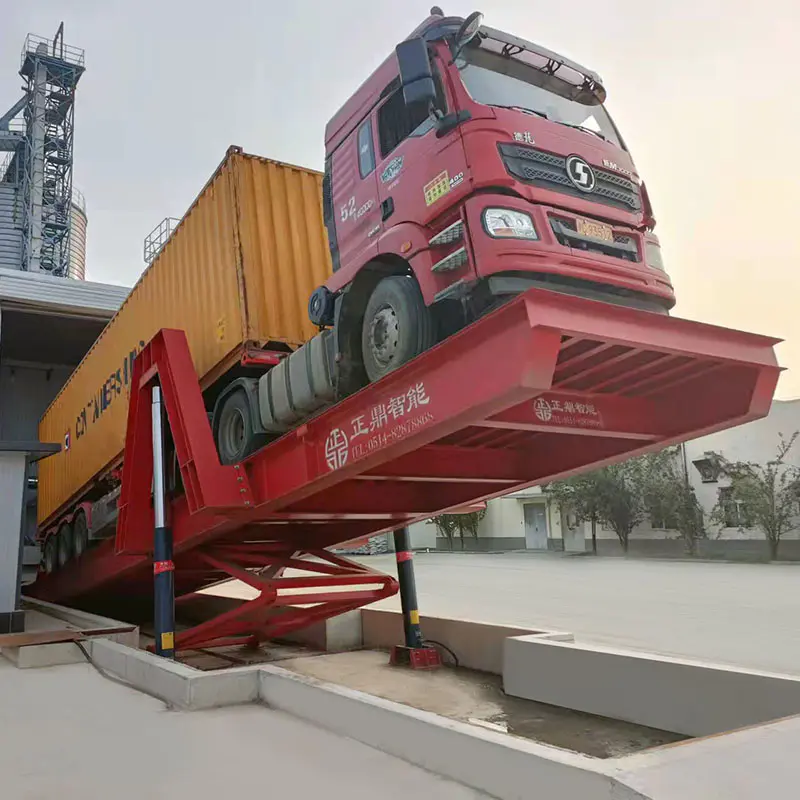

는 image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
