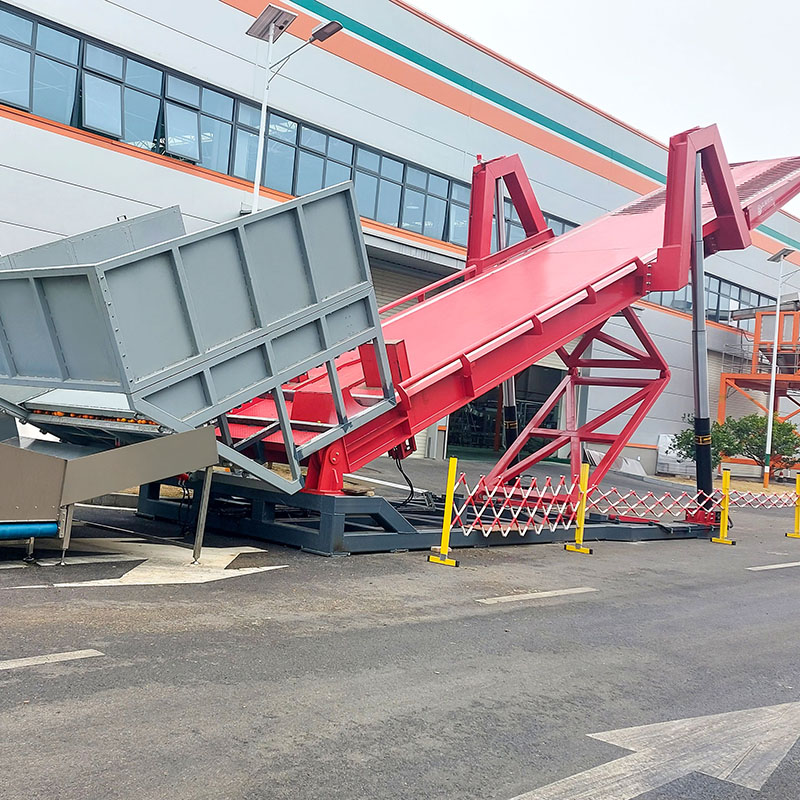

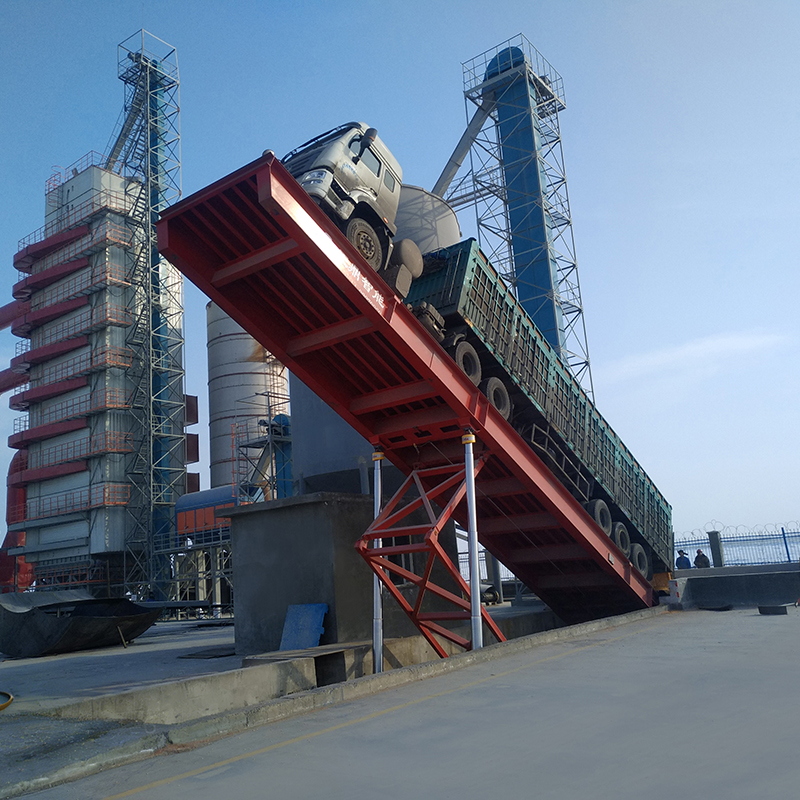

무덩어리 트럭 덤퍼란 무엇이며 어떻게 작동합니까?

A 무자석 트럭 덤퍼 는 기초 피트 없이 설치되는 유압식 차량 덤프 플랫폼으로, 베이스는 설치 현장의 기존 지형에 직접 안착되도록 설계되었습니다. 굴착이 필요하지 않기 때문에 제조업체는 이 설계가 기존 피트형 트럭 덤퍼에 비해 토목 엔지니어링 비용을 90% 이상 절감하는 동시에 장비가 현장에 도착하는 날 바로 사용할 수 있다고 보고합니다. 이 기사에서는 구멍 없는 트럭 덤프 설계의 작동 방식, 브라운필드 개조 및 시설 업그레이드에 적합한 이유, 비용 및 설치 속도 이점을 뒷받침하는 데이터, 트럭 덤프 제조업체에서 이러한 유형의 장비를 소싱할 때 구매자가 평가해야 하는 사항에 대해 설명합니다.

무덩어리 트럭 덤퍼란?

트럭 덤퍼(때때로 다음과 같이 쓰여짐) 트럭 덤퍼 또는 차량 티퍼는 적재된 트럭, 트레일러 또는 컨테이너를 들어올리고 기울여 대량 자재가 중력에 의해 호퍼, 구덩이 또는 수용 스테이션으로 배출될 수 있도록 합니다. 깊은 구덩이 및 얕은 구덩이 설계를 포함한 기존의 트럭 덤퍼 설치에는 틸팅 프레임과 유압 시스템을 지하에 수용하기 위해 어느 정도 기초 굴착이 필요합니다. 이는 기계 장비를 설치하기 전에 토목 작업, 배수 및 방수 작업을 완료해야 함을 의미합니다.

는 무자석 트럭 덤퍼 이 방정식에서 기초 구덩이를 완전히 제거합니다. 어떤 깊이의 함몰된 구멍을 굴착하는 대신 장비 베이스가 설치 위치의 지형에 따라 직접 배치되도록 설계되었으므로 플랫폼, 유압 다리 및 지지 프레임이 모두 제자리에 설치되는 순간부터 지면 위에 위치하게 됩니다. 굴착, 방수, 배수를 위한 구덩이가 없기 때문에 기초 작업이 완료되는 동안 주변 시설에서 생산을 중단할 필요도 없으며, 이것이 제조업체에서 이 구성을 도착 당일 사용 가능한 것으로 설명하는 주된 이유입니다.

이 접근 방식은 철강, 화학, 시멘트, 석탄, 곡물, 석유 및 식품 산업의 브라운필드 개조 및 시설 업그레이드에 특히 적합합니다. 기존 생산 라인을 몇 주 동안 굴착하는 동안 쉽게 중단할 수 없거나 현장 레이아웃, 매설 유틸리티 또는 높은 지하수위로 인해 구덩이형 기초를 구축하기 어렵고 비용이 많이 드는 경우입니다.

무피트 설계로 토목 엔지니어링 비용을 절감하는 방법

아래 차트를 보기 전에 기초 작업이 일반적으로 트럭 덤프 설치에서 단일 비용이 가장 큰 항목인 이유를 이해하는 데 도움이 됩니다. 기존의 구덩이형 기초에는 굴착, 구덩이 벽의 임시 버팀목 설치, 구조용 콘크리트, 방수막 및 사용 기간 동안 지하 구조물을 건조한 상태로 유지하기 위한 배수 장치가 필요합니다. 굴착, 콘크리트 양생 및 방수 테스트는 일반적으로 순차적으로 완료되어야 하므로 이러한 각 단계에는 직접적인 자재 및 인건비가 추가되고 프로젝트 일정에 시간도 추가됩니다. 구멍이 없는 설계에서는 장비 베이스가 굴착된 오목한 내부가 아닌 기존 지형에 배치되기 때문에 이러한 모든 단계를 한 번에 제거합니다. 이것이 바로 피트리스 트럭 덤퍼 개념이 다른 곳에서 점진적인 절감을 하기보다는 일반적인 설치 예산에서 가장 큰 품목을 목표로 하는 비용 전략으로 포지셔닝되는 이유입니다. 아래 차트는 상대적인 토목 비용 측면에서 피트 없는 트럭 덤프가 기존 피트 유형 설계와 어떻게 비교되는지 보여줍니다.

는 donut chart above sets the conventional pit-type truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the pitless truck dumper consuming only a small remaining share of that baseline. The dark red arc represents the residual cost share after adopting the pitless configuration, while the light pink arc represents the portion of cost that is eliminated entirely. According to the manufacturer's engineering specifications, the pitless design reduces civil engineering cost by more than 90 percent, since no excavation, concrete retaining structure, waterproofing membrane or dewatering system is required at all. This reduction is driven by the elimination of every below-grade construction step, rather than by a partial reduction in pit depth as seen in shallow-pit designs, which is why the cost saving for a pitless configuration is reported as substantially higher than for a shallow-pit alternative. Because the equipment base is designed according to the existing terrain, civil contractors can often prepare the installation surface with minimal grading work rather than a full excavation and concrete pour cycle. This has a direct effect on project schedule, since the civil works phase that normally determines the overall timeline for a truck dumper installation is reduced to a fraction of its usual duration. For facilities considering a brownfield retrofit, this is often the deciding factor, since production downtime associated with a lengthy excavation and curing period can carry its own operational cost that is separate from the construction budget itself. The absence of a below-grade structure also removes the ongoing maintenance burden associated with waterproofing and leakage in a conventional pit, which the manufacturer notes does not need to be considered at all in a pitless configuration. Facilities located in areas with a high water table, or with existing underground utilities and cable runs, may find the pitless approach to be the only practical option without extensive site remediation. Taken together, these factors explain why the pitless truck-dumper concept is positioned as a strategy for facility upgrades and brownfield retrofits where minimizing both cost and disruption to ongoing operations is a priority.

무덩어리 덤프트럭의 설치 속도 비교

비용과 함께 설치 속도는 피트리스 트럭 덤퍼의 가장 자주 언급되는 장점 중 하나입니다. 프로젝트 일정에서 굴착 및 경화 단계를 제거하면 장비를 얼마나 빨리 서비스에 투입할 수 있는지에 직접적인 영향을 미치기 때문입니다. 기존의 피트형 설치에서는 굴착, 버팀목, 콘크리트 타설, 양생 및 방수 테스트가 일정을 좌우하며, 이 모든 작업은 기계 장비가 현장에 전달되기 전에 실질적으로 완료되어야 합니다. 피트가 없는 설치에서는 베이스가 굴착된 홈이 아닌 기존 지형에 따라 설계되었기 때문에 제조업체에 따르면 장비는 도착 당일 바로 사용할 수 있습니다. 아래의 수평 막대 차트는 상대 설치 시간 지수를 사용하여 이러한 차이를 표현합니다. 여기서 기존의 피트형 설계는 기준점으로 취급되고 피트 없는 설계는 이에 비례하여 더 짧은 일정으로 표시됩니다.

위 차트에서 긴 진한 빨간색 막대는 기존 피트형 트럭 덤프의 상대 설치 시간 지수를 나타내며, 두 구성 간의 비교를 위한 기준 값으로 사용되도록 100으로 설정되었습니다. 바로 아래에 있는 훨씬 짧은 막대는 피트가 없는 트럭 덤퍼를 나타내며, 설치 시간 지수는 동일한 상대 규모에서 대략 15로, 기지가 현장 지형에 따라 배치되면 도착 당일에 장비를 사용할 준비가 된다는 제조업체의 설명과 일치합니다. 두 막대 사이의 이 간격은 프로젝트 주요 경로에서 굴착, 버팀목, 콘크리트 양생 및 방수 테스트 제거를 반영하며, 이 모든 단계는 피트 없는 설치에 필요하지 않습니다. 브라운필드 개조를 수행하는 시설의 경우 짧은 설치 기간은 생산 라인이나 야드 영역을 정상 서비스에서 제외해야 하는 시간을 줄여주기 때문에 직접적인 비용 절감만큼 가치 있는 경우가 많습니다. 피트 없는 구성은 또한 몇 주에 걸친 콘크리트 양생 기간이 끝날 때까지 기다리지 않고 지형이 경사지고 수평이 맞춰지는 즉시 기계 설치를 진행할 수 있기 때문에 토목 계약자와 장비 설치자 사이의 조정 복잡성을 줄여줍니다. 기존 지하 유틸리티, 케이블 트렌치 또는 높은 지하수위가 있는 현장에서는 피트 없는 설계의 감소된 설치 면적으로 인해 피트 굴착 프로젝트의 일환으로 비용이 많이 드는 유틸리티 재배치 작업이 필요한 충돌을 피하는 경우가 많습니다. 이 상대 설치 시간 지수는 특정 프로젝트에 대한 정확한 일정이 아니라 두 가지 구성에 대한 제조업체의 설명을 기반으로 한 예시적인 비교를 위한 것입니다. 실제 설치 시간은 여전히 ​​현장 접근, 장비 크기 및 현지 계약업체 가용성에 따라 달라지기 때문입니다. 시설 업그레이드를 위해 트럭 덤프를 평가하는 구매자는 공급업체에게 프로젝트별 설치 일정을 요청하여 현장의 운영 제약에 맞춰 일정을 확인할 수 있도록 해야 합니다.

무덩어리 트럭 덤퍼의 핵심 엔지니어링 기능

기초 구덩이 자체를 제거하는 것 외에도 여러 엔지니어링 기능이 함께 작동하여 이러한 유형의 트럭 덤퍼를 매일 작동하기에 안전하고 안정적이며 효율적으로 만듭니다. 이러한 특성은 초기 설치 이점만 고려하기보다는 트럭 덤프 구매를 장기 유지 관리 및 운영 고려 사항과 비교하는 공장 관리자와 관련이 있습니다.

• 고정밀 오일 실린더 동기 안정성 시스템 : 틸팅 플랫폼의 양쪽을 동시에 움직여 안전성을 향상시키고 작동 중 진동을 줄이며 오일 실린더에 대한 기계적 충격을 낮추고 실린더 수명을 연장시킵니다.
• 전자동 고정바퀴 고정장치 : 트럭의 바퀴를 자동으로 고정시켜 운전자가 먼지가 많은 환경에서 리모컨을 잡을 필요가 없도록 간편하고 안전하며 효율적인 원격 조작을 지원합니다.
• 수입 유압 실린더 및 펌프 : 반복적인 적재 및 팁핑 주기에서 안전성, 신뢰성 및 긴 서비스 수명을 위해 확립된 국제 브랜드 중에서 선택되었습니다.
• 기초 피트가 없는 디자인 : 장비의 베이스를 설치장소의 지형에 맞게 설계하여 토목공사 시 생산을 중단할 필요가 없고, 방수나 누수를 고려할 필요가 없습니다.

는se features are designed to work together rather than in isolation. The synchronous stability system reduces mechanical stress during each tipping cycle, which supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and the pitless base design combine to reduce both the physical footprint of the installation and the number of manual steps involved in bringing the equipment into daily operation.

피트리스 플랫폼의 3차원 구조 개요

무덩어리 개념을 더 쉽게 시각화할 수 있도록 아래 등각투영 다이어그램은 무덩어리 트럭 덤퍼의 주요 구조 요소를 단순화된 3차원 보기로 보여줍니다. 다이어그램은 정확한 엔지니어링 치수를 표시하는 대신 플랫폼, 유압 지지대, 피벗 힌지 및 지형 수준 베이스가 공간에서 서로 어떻게 관련되어 있는지 보여줍니다. 라벨은 이 기사의 앞부분에서 설명한 구조적 영역, 즉 트럭이나 컨테이너가 놓이는 틸팅 플랫폼, 리프팅 힘을 제공하는 유압 실린더 다리, 경사로 바닥의 피벗 힌지, 모든 형태의 굴착 기초를 대체하는 지형 수준 베이스 패드를 가리킵니다.

위의 등각투영 뷰에서 진한 빨간색 표면은 트럭이나 컨테이너가 적재 및 하역 중에 놓이는 플랫폼을 나타내며, 유압 실린더가 확장될 때 작업 각도에 따라 기울어지는 표면입니다. 플랫폼 아래에 있는 두 개의 수직 지지대에는 제품 특성 섹션에 설명된 수입 유압 실린더가 들어 있으며, 동기화된 확장으로 플랫폼이 상승할 때 플랫폼의 수평을 유지하고 안정적으로 유지합니다. 경사로 바닥에 있는 피벗 힌지는 플랫폼의 하단 가장자리가 지면과 접촉된 상태로 유지되도록 하고 상단 부분이 올라가는 동안 이러한 기계적 배열을 통해 전체 구조가 굴착된 홈으로 내려가는 부분 없이 전체 구조가 작동할 수 있게 해줍니다. 구조물 아래의 창백한 베이스 패드는 굴착 구덩이를 필요로 하지 않고 설치 현장의 기존 지반 조건에 따라 형성된 지형 수준 기초 자체를 나타냅니다. 이는 구멍이 없는 트럭 덤프 카테고리의 핵심 엔지니어링 원리입니다. 이 다이어그램은 설명 목적으로 단순화된 표현이며 설치가 시작되기 전에 항상 제조업체로부터 받아야 하는 프로젝트별 구조 도면을 대체하지 않습니다.

성능 및 안전 설계 속성

설치 비용과 속도는 트럭 덤프를 선택할 때 결정의 일부일 뿐입니다. 일상적인 운영 안전과 장기적인 신뢰성은 시설 업그레이드를 평가하는 공장 관리자에게 중요하기 때문입니다. 아래의 레이더 차트는 앞서 설명한 설계 기능을 독립적인 실험실 테스트가 아닌 제조업체가 명시한 설계 특성을 기반으로 5가지 특성에 대한 간단한 설명 등급으로 변환합니다. 이는 외부 표준에 대한 정확한 수치 벤치마크를 나타내기보다는 설계 선택이 이점을 어디에 집중하는지에 대한 질적 감각을 제공하기 위한 것입니다. 차트의 각 축은 위의 제품 특성 섹션에서 이미 설명한 엔지니어링 기능 중 하나에 해당합니다. 중앙에서 바깥쪽으로 차트를 읽으면 가장자리에 가까울수록 해당 특정 디자인 속성이 더 강조된다는 의미입니다.

작동 안전 축을 따라 자동 고정 휠 고정 장치를 사용하면 운전자가 차량 근처의 먼지가 많은 하역 환경에서 원격 제어 장치를 잡을 필요가 없기 때문에 무덩어리 트럭 덤퍼는 차트의 바깥쪽 가장자리를 향해 배치됩니다. 실린더 사용 수명 축은 동기식 안정성 시스템과 수입 실린더 및 펌프의 사용을 반영하며, 두 가지 모두 유압 구성품의 작동 수명을 연장하는 데 기여하는 것으로 설명됩니다. 설치 속도 축은 기초 구덩이의 제거를 완전히 반영하며, 제조업체는 이를 통해 지형 수준의 기초가 제 위치에 있으면 도착 당일 장비를 사용할 수 있도록 준비할 수 있다고 말합니다. 현장 적응성 축은 장비의 베이스가 설치 위치의 지형에 따라 설계될 수 있다는 사실을 반영하며, 이로 인해 피트 없는 구성이 불규칙한 지상 조건이나 근처에 기존 인프라가 있는 브라운필드 현장에 특히 적합합니다. 진동 제어 축은 리프팅 중에 플랫폼 수준을 유지하는 동기 안정성 시스템의 역할을 반영하여 베이스가 구덩이에 있는지 또는 지형 수준의 지면에 있는지 여부에 관계없이 실린더 및 지지 구조에 전달되는 기계적 충격을 줄입니다. 검사하거나 유지 관리할 피트가 없기 때문에 피트 없는 설치에 대한 일상적인 유지 관리 활동은 일반적으로 기술자가 제한된 지하 공간으로 내려가야 하는 피트 유형 설치보다 접근하기 쉽습니다. 이 레이더 차트는 인증된 테스트 결과라기보다는 설계에 명시된 우선순위를 정성적으로 나타낸 것이며, 특정 트럭 덤프 모델을 평가하는 공장 엔지니어는 제조업체의 기술 데이터시트를 요청해야 하며, 해당되는 경우 고려 중인 정확한 모델에 대한 제3자 검사 보고서를 요청해야 한다는 점을 반복할 가치가 있습니다. 여러 공급업체를 비교하는 독자는 이러한 유형의 차트를 자체 조달 결정을 위한 최종 기반이 아니라 자세한 기술 질문을 묻는 출발점으로 간주해야 합니다.

토목공사비 절감을 한눈에

토목공학 비용은 무덩어리 트럭 덤프를 논의할 때 가장 자주 언급되는 단일 수치이므로 전체 논의를 단일 시각 자료로 요약하는 전용 게이지 형식으로 한 번 더 제시하는 것이 유용합니다. 아래 게이지는 기존 피트 유형 설치에 비해 피트 없는 설계에 대해 보고된 비용 절감 성과를 보여주며, 제조업체가 참조한 최대 수치의 백분율로 표시됩니다. 이 차트는 기사 앞부분에서 설명한 전체 비용 내역을 읽지 않고 헤드라인 번호만 원하는 독자를 위한 빠른 참조 요약 역할을 하기 위한 것입니다. 바늘 위치는 제조업체가 명시한 90% 이상의 감소 수치와 직접적으로 일치합니다.

는 needle in this gauge chart points close to the top of the scale, illustrating that the manufacturer's reported reduction of more than 90 percent represents a large share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: no excavation, no retaining structure, no waterproofing membrane and no dewatering system are required, since the pitless design places the equipment base directly on the existing terrain. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional pit-type truck dumper and a pitless truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local terrain conditions, site access and the civil contractor's own pricing, so the reported figure should be treated as a representative outcome rather than a guaranteed result for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, removing the foundation pit altogether, applies regardless of site-specific terrain. Facilities pursuing a brownfield retrofit or a rapid facility upgrade may find that the pitless approach shortens the time between project approval and commissioning far more than a shallow-pit alternative, since civil works are typically the longest lead-time item in any truck dumper installation. For multinational operators managing several plants across different regions, standardizing on a pitless truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the base is adapted to whatever terrain is present rather than requiring a uniform excavation depth.

브라운필드 개조 및 시설 업그레이드를 위한 일반적인 응용 분야

피트리스 구성을 포함한 트럭 덤퍼 장비는 트럭, 트레일러 또는 컨테이너를 빠르고 안전하게 하역해야 하는 다양한 대량 자재 취급 산업 전반에 걸쳐 사용됩니다. 아래 표에는 이러한 유형의 장비가 일반적으로 적용되는 일부 부문과 각 사례에서 일반적으로 처리되는 일반적인 유형의 재료가 요약되어 있습니다.

무덩어리 트럭 덤퍼는 기초 작업을 위해 생산을 중단할 필요가 없기 때문에 기존 라인이 계속 작동하는 동안 하역 용량을 추가하거나 교체해야 하는 시설에 특히 적합합니다. 이는 위에 나열된 모든 산업에서 시설 업그레이드 중 일반적인 요구 사항입니다.

무덩어리 트럭 덤퍼 제조업체 선택

피트 없는 설치를 위해 트럭 덤퍼 제조업체 또는 도매업체를 평가할 때 구매자는 일반적으로 소싱 결정을 내리기 전에 헤드라인 비용 및 설치 속도 이점을 넘어 몇 가지 추가 요소를 검토합니다. 다음 목록에는 자동 로딩 및 언로딩 장비 공급업체를 비교할 때 조달 및 엔지니어링 팀이 일반적으로 평가하는 주요 사항이 요약되어 있습니다.

1. 공급업체가 현장별 지형 조건을 검토하고 장비를 제조하기 전에 피트 없는 기본 설계가 적합한지 확인할 수 있는지 여부.
2. 는 brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. 고정바퀴 고정 장치 및 제어 시스템이 구매자의 인력 배치 모델에 적합한 원격 작동을 지원하는지 여부.
4. 는 manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. 제조업체의 본국 이외의 지역에 있는 구매자를 위한 수출 경험 및 판매 후 지원 능력.

최종 후보 트럭 덤프 공급업체 또는 도매업체와 함께 이 체크리스트를 검토하면 최종적으로 선택한 장비가 현장의 지형 조건과 브라운필드 개조 또는 시설 업그레이드를 위한 공장 운영 일정에 모두 일치하는지 확인하는 데 도움이 됩니다.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. 소개

Jiangsu Zhengding Intelligent Equipment Co., Ltd.는 주로 지능형 물류 장비의 연구 개발 및 제조에 종사하는 국가 첨단 기술 기업입니다. 이 회사는 다양한 산업 분야의 고객을 위해 자동차와 컨테이너의 자동 하역을 위한 체계적인 솔루션을 제공합니다. 이 회사는 리어 덤퍼, 사이드 덤퍼, 차량 적재 장비 및 컨테이너 플리퍼를 포함하여 다양한 유형의 자동 하역 장비를 사용자에게 진심으로 제공하며 중국에서 자동차 및 컨테이너 자동 하역 장비의 비교적 완전한 범위를 갖춘 회사 중 하나입니다.

는 company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.
